Description du produit :

Les pompes de la série SFH-W sont des pompes haute vitesse de type en porte-à-faux, montées horizontalement, principalement composées d'un moto-réducteur, d'un corps de pompe, d'un système de lubrification et d'une plaque de base. Elles sont stables, fiables, de taille compacte, faciles à entretenir et ont une longue durée de vie. Les pompes de la série GSB-W5/79 sont équipées de stabilisateurs de refoulement, ce qui améliore les performances de la pompe dans la section à faible débit et élargit les plages de régulation du débit. Le système d'arbre à grande vitesse est équipé de paliers à patins basculants bidirectionnels avancés pour assurer un fonctionnement de longue durée des pompes sous une pression d'aspiration allant jusqu'à 10,0 MPa.

Caractéristiques :

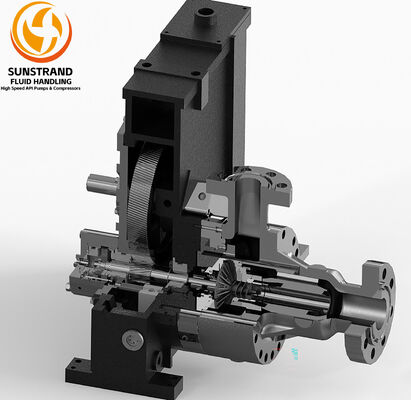

• Nom du produit : Pompe haute vitesse horizontale SFH-W7
• Vitesse : Jusqu'à 9000^19000 tr/min
• Hauteur : Jusqu'à 3000 M
• Puissance du moteur : Jusqu'à 710KW
• Matériau : Fonte, acier inoxydable, acier duplex
• Plage de pression : Jusqu'à 25 bars

Pompes centrifuges à grande vitesse, compresseurs centrifuges à grande vitesse, compresseurs centrifuges à grande vitesse

Paramètres techniques :

 Enveloppes de performance de la pompe haute vitesse horizontale SFH-W

Boîte de vitesses haute performance :

Le carter de la boîte de vitesses et l'arbre à engrenages sont les principaux composants d'une pompe. Pour cela, les processus de traitement thermique sont complexes, et la précision d'usinage et les tolérances d'ajustement sont strictes. Grâce à des années d'efforts, un ensemble de processus de fabrication complets et éprouvés a été établi. Selon ces réglementations, la composition chimique et le traitement thermique des pièces moulées sont strictement contrôlés, de multiples traitements de stabilisation après l'usinage initial des boîtes de vitesses sont effectués pour assurer une résistance et une stabilité élevées pour cela ; et chaque pièce finie est strictement testée, enregistrée et classée pour la traçabilité.

Paliers lisses haute performance :

De multiples séries de paliers lisses auto-développés peuvent être combinées de manière flexible pour satisfaire différentes applications. Le développement réussi de paliers axiaux, radiaux et à patins basculants, adaptés au fonctionnement sous haute pression d'aspiration et dans des conditions de forte charge, améliore considérablement la stabilité et la fiabilité des pompes à grande vitesse et élargit leur champ d'applications.

Optimisation de la section fluide :

L'inducteur, la roue, le diffuseur et le corps de pompe, qui sont les principaux composants de la section fluide, sont optimisés à l'aide du logiciel CFD.

Emballage et expédition :

Emballage du produit :

• Une pompe haute vitesse horizontale SFH-W7
• Manuel d'utilisation et instructions d'installation
• Consignes de sécurité et avertissements

Expédition :

• Expédié sous 6 mois
• Poids à l'expédition : 75 kg
• Dimensions d'expédition : 120*80*100cm (dépend de chaque pompe)
• Transporteur d'expédition : UPS ou FedEx ou Cargo
• Options d'expédition : Standard ou express

 Service

Le service après-vente est assuré par des techniciens bien formés et qualifiés, capables de gérer rapidement tous les problèmes techniques rencontrés lors de l'installation, de la mise en service et de la production. Un inventaire important de pièces de rechange et une livraison rapide sont disponibles grâce à notre concept de conception modulaire.

Installations d'essai

Installations d'essai de compresseurs professionnels, équipées de systèmes d'acquisition de données à grande vitesse et de haute précision, effectuent des essais de performance et de fonctionnement. Les principaux systèmes comprennent : 1) système d'essai de pompe ; 2) système d'essai de palier à grande vitesse ; 3) système d'essai de pompe à huile de lubrification intégrale ; 4) système d'essai dynamique du rotor ; et 5) système d'essai de performance de la turbine. Chaque pompe livrée a subi des essais de performance et de fonctionnement avant l'expédition pour garantir un fonctionnement sans problème sur site. Trois bancs d'essai de pompe fonctionnent indépendamment, chacun avec une puissance de 355KW, 1100KW et 4000KW. Chaque système fonctionne en boucle fermée, avec un système de refroidissement en circulation pour éviter l'élévation de la température pendant les essais, ce qui pourrait avoir un impact sur le processus d'essai et la précision de la mesure. Norme appliquée :. L'incertitude de l'essai énergétique de la pompe est meilleure que le grade 1.
