Pompes industrielles horizontales à fleur de soleil Pompes à grande vitesse SFH-W5 Boîte de vitesses à étage unique Type

Pompe Horizontale Haute Vitesse SFH-W5

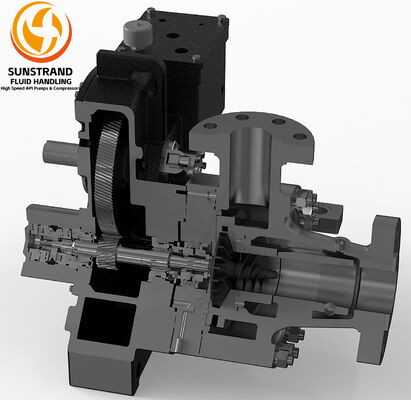

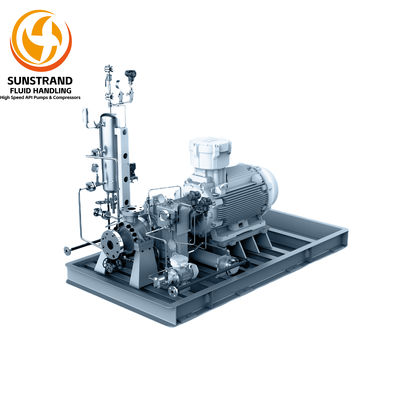

Les pompes de la série SFH-W sont des pompes centrifuges en porte-à-faux, montées horizontalement, à haute vitesse, composées principalement d'un réducteur moteur, d'un corps de pompe, d'un système de lubrification et d'un bâti. Elles sont stables, fiables, compactes, faciles à entretenir et ont une longue durée de vie. Les pompes de la série SFH-W5 sont équipées de stabilisateurs de reflux, qui améliorent les performances de la pompe dans la section de faible débit et élargissent les plages de régulation de débit. Le système d'arbre à haute vitesse est équipé de roulements à patins inclinés bidirectionnels avancés pour assurer un fonctionnement de longue durée des pompes sous une pression d'aspiration allant jusqu'à 10,0 MPa.

• Nom du produit : Pompe Horizontale Haute Vitesse SFH-W5
• Vitesse : Jusqu'à 5500-16600 tr/min
• Hauteur manométrique : Jusqu'à 2500 m
• Puissance moteur : Jusqu'à 400 KW
• Matériau : Fonte, Acier inoxydable, Acier duplex
• Plage de pression : Jusqu'à 25 bars

Pompes centrifuges haute vitesse, Compresseurs centrifuges haute vitesse

Le carter de la boîte de vitesses et l'arbre d'engrenage sont les composants clés d'une pompe. Les processus de traitement thermique sont complexes, et la précision d'usinage et les tolérances d'ajustement sont strictes. Après des années d'efforts, un ensemble de processus de fabrication complets et éprouvés a été établi. Dans le cadre de ces réglementations, la composition chimique et le traitement thermique des pièces moulées sont strictement contrôlés, plusieurs traitements de stabilisation après l'usinage initial des boîtes de vitesses sont effectués pour assurer une résistance et une stabilité élevées, et chaque pièce finie est strictement testée, enregistrée et archivée pour la traçabilité.

Plusieurs séries de paliers lisses auto-développés peuvent être combinées de manière flexible pour satisfaire différentes applications. Le développement réussi de paliers axiaux, radiaux et à patins inclinés, adaptés au travail sous haute pression d'aspiration et à des conditions de forte charge, améliore considérablement la stabilité et la fiabilité des pompes à haute vitesse et élargit leur champ d'application.

L'inducteur, la roue, le diffuseur et le corps de pompe, qui sont les principaux composants de la section fluide, sont optimisés à l'aide du logiciel CFD.

• Une pompe horizontale haute vitesse SFH-W5
• Manuel d'utilisation et instructions d'installation
• Instructions et avertissements de sécurité

• Expédié sous 6 mois
• Poids d'expédition : 75 kg
• Dimensions d'expédition : 120*80*100 cm (selon chaque pompe)
• Transporteur d'expédition : UPS, FedEx ou Cargo
• Options d'expédition : Standard ou express

Le service après-vente est assuré par des techniciens bien formés et qualifiés, capables de résoudre rapidement tout problème technique survenant lors de l'installation, de la mise en service et de la production. Un stock de pièces de rechange suffisant et une livraison rapide sont disponibles grâce à notre concept de conception modulaire.

Des installations professionnelles de test de compresseurs, équipées de systèmes d'acquisition de données haute vitesse et haute précision, effectuent des tests de performance et de fonctionnement. Les principaux systèmes comprennent :

• Système de test de pompe
• Système de test de roulements haute vitesse
• Système de test de pompe à huile lubrifiante intégrale
• Système de test de dynamique de rotor
• Système de test de performance de turbine

Chaque pompe livrée a subi des tests de performance et de fonctionnement avant expédition pour garantir un fonctionnement sans problème sur site. Trois bancs d'essai de pompes fonctionnent indépendamment, chacun avec une puissance de 355KW, 1100KW et 4000KW. Chaque système fonctionne en boucle fermée, avec un système de refroidissement en circulation pour éviter l'augmentation de température pendant les tests qui pourrait affecter le processus de test et la précision de mesure.

Norme appliquée : Pompes rotodynamiques - Essais de performance hydraulique - Grades 1 et 2 (GB/T 3216). L'incertitude du test d'énergie de la pompe est meilleure que le grade 1.
