Pompes industrielles à tournesol SFH-W3 Pompes centrifuges horizontales à grande vitesse

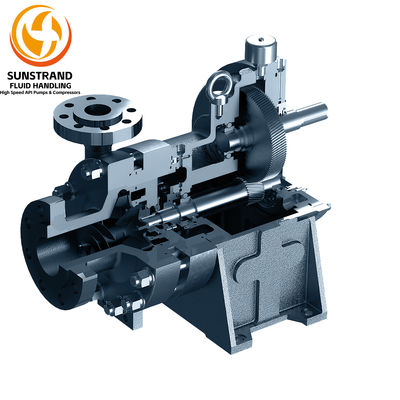

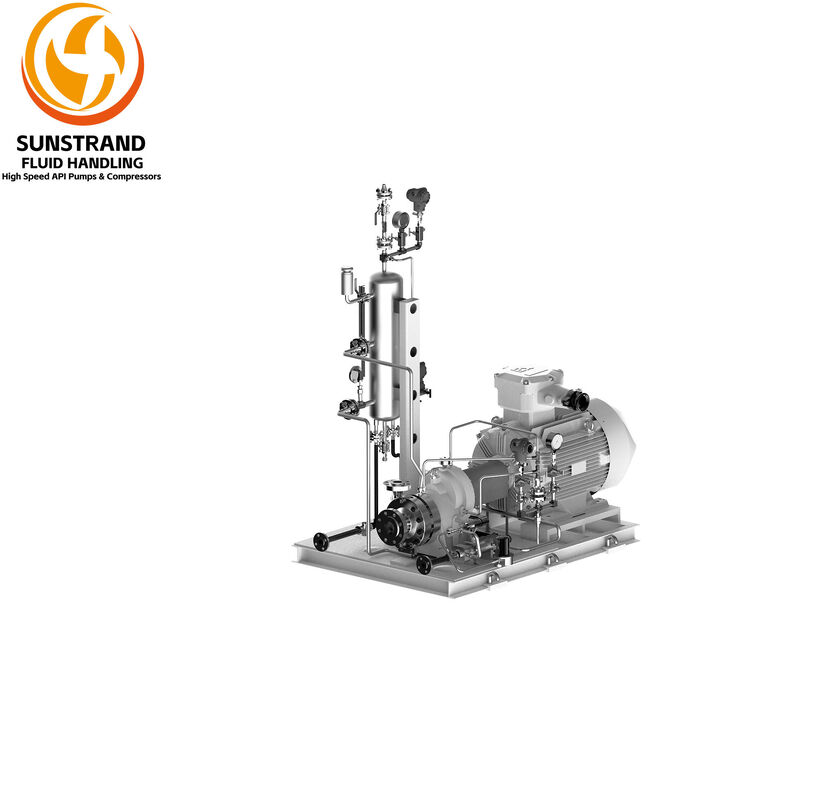

La série de pompes SFH-W est constituée de pompes à grande vitesse montées horizontalement, de type suspendu, principalement composées d'une boîte de vitesses moteur, d'un corps de pompe, d'un système de lubrification et d'une plaque d'appui.facile à entretenirLa série SFH-W3 de pompes est équipée de stabilisateurs de reflux, qui améliorent les performances de la pompe sur la section à faible débit et élargissent les plages de régulation du débit.Le système d'arbre à grande vitesse est équipé de paliers à inclinaison bidirectionnels avancés pour assurer un fonctionnement à long terme des pompes sous pression d'aspiration allant jusqu'à 100,0 MPa.

• Nom du produit: pompe à grande vitesse horizontale SFH-W3
• Vitesse: jusqu'à 6700 à 14900 tr/min
• Tête: jusqu'à 650 m
• Puissance du moteur: jusqu'à 132 kW
• Matériau: fonte, acier inoxydable, acier double
• Plage de pression: jusqu'à 6 bar

Pompes centrifuges à grande vitesse, compresseurs centrifuges à grande vitesse

Le boîtier de la boîte de vitesses et l'arbre de vitesses sont les composants clés d'une pompe.un ensemble de processus de fabrication complets et éprouvés dans le temps est établi;En vertu de ces réglementations, la composition chimique et le traitement thermique des pièces moulées sont strictement contrôlés.des traitements de stabilisation multiples après l'usinage initial des boîtes de vitesses sont effectués pour assurer une résistance et une stabilité élevées;, et chaque pièce finie est rigoureusement testée, enregistrée et déposée pour traçabilité.

Plusieurs séries de roulements de journal auto-développés peuvent être combinées de manière flexible pour satisfaire différentes applications.d'une épaisseur n'excédant pas 50 mm,, améliore considérablement la stabilité et la fiabilité des pompes à grande vitesse et élargit leur champ d'application.

L'inducteur, l'impulseur, le diffuseur et le boîtier de la pompe, qui sont les principaux composants de la section fluide, sont optimisés à l'aide d'un logiciel CFD.

• Une pompe à grande vitesse horizontale SFH-W3
• Manuel d'utilisation et instructions d'installation
• Instructions et avertissements de sécurité

• Navires dans un délai de 6 mois
• Poids de transport: 75 kg
• Dimensions d'expédition: 120*80*100 cm (en fonction de chaque pompe)
• Transporteur: UPS, FedEx ou Cargo
• Options d'expédition: standard ou accéléré

Le service après-vente est assuré par des techniciens bien formés et qualifiés, capables de traiter rapidement les problèmes techniques survenant lors de l'installation, de la mise en service et de la production.Un stock suffisant de pièces de rechange et une livraison rapide sont disponibles grâce à notre concept de conception modulaire.

Les installations professionnelles d'essai de compresseurs, équipées de systèmes d'acquisition de données à grande vitesse et de haute précision, effectuent des tests de performance et de fonctionnement.

• Système d'essai de la pompe
• Système d'essai de roulement à grande vitesse
• Système d'essai intégré de pompe à huile lubrifiante
• Système d'essai dynamique du rotor
• Système d'essai de performance turbo

Chaque pompe livrée a été soumise à des essais de performance et de fonctionnement avant expédition pour garantir un fonctionnement sans problème sur place.1100 kW et 4000 kWChaque système fonctionne en boucle fermée, avec un système de refroidissement en circulation pour éviter une augmentation de température pendant les essais qui peut avoir une incidence sur le processus d'essai et la précision de mesure.

Norme appliquée: essais d'acceptation des performances hydrauliques des pompes rotodynamiques de catégories 1 et 2 (GB/T 3216).
