LMV 322 pompes à engrenages intégrés à grande vitesse pompe centrifuge verticale pour transfert de liquide

Nom De Marque:	Sunstrand
Numéro De Modèle:	LMV-322
Nombre De Pièces:	1
Prix:	négociable
Conditions De Paiement:	T/T
Capacité D'approvisionnement:	10 pièces par mois

Informations détaillées

Description du produit

Notes et critiques

Informations détaillées

Lieu d'origine:

Chine

Certification:

IOS9001/IOS9002/CUTR

Nom du produit:

Pompes à engrenages intégrés haute vitesse LMV 322

Pression maximale d'aspiration:

4.0MPA

Fonctionnalité:

Compatible avec Sundyne

Puissance maximale du moteur:

37KW

Application:

Transfert liquide

Température de fonctionnement:

-130 à + 340°C

Détails d'emballage:

Étui en bois

Capacité d'approvisionnement:

10 pièces par mois

Mettre en évidence:

Pompes à engrenages intégrés à grande vitesse

LMV322 Pompes intégrées

Pompes centrifuges pour le transfert de liquide

Description du produit

Pompe centrifuge verticale à engrenages intégrés à haute vitesse LMV 322 pour le transfert de liquides

Pompe centrifuge verticale à haute vitesse LMV322 pour applications de transfert de liquides

Dans les processus de transfert de liquides des secteurs pétrochimique et de l'énergie, la LMV 322 est largement reconnue comme le cœur de puissance. Comparée à la LMV 311, elle offre une capacité de puissance supérieure (jusqu'à 336 kW / 450 ch), spécialement conçue pour les applications sévères de débit élevé, ultra-haute pression.

Fort de 18 ans d'expérience dans l'industrie, Sunstrand a fait progresser avec succès le remplacement localisé de la LMV 322 à un nouveau niveau. Basé sur une base de données construite à partir de 20 000 unités livrées dans le monde entier, nous avons atteint non seulement une interchangeabilité physique à 100% avec le modèle d'origine, mais aussi des améliorations propriétaires en matière de dissipation thermique du réducteur et de répartition de la charge des roulements.

Avantages techniques clés de la LMV 322

1. Efficacité de transfert de liquide extrême

Le cœur de la conception de la LMV 322 est son modèle hydraulique monobloc à haute vitesse. En intégrant un réducteur de vitesse pour augmenter la vitesse de rotation au point requis par le processus, elle atteint une hauteur manométrique ultra-élevée de 1 828 m (6 000 pieds) tout en fournissant un débit de 114 m³/h (500 gpm). Cela la rend idéale pour le transfert de liquides lourds et le pompage sous pression longue distance.

2. Conception de réducteur intégré renforcé

Pour la puissance de sortie plus élevée de la LMV 322, Sunstrand intègre :

Système de lubrification forcée - Pompe à huile standard à haut rendement assurant un refroidissement continu et stable des engrenages et des roulements sous haute vitesse et forte charge.
Engrenages de haute précision - Engrenages rectifiés selon la classe AGMA 12, minimisant les pertes mécaniques et améliorant l'efficacité thermique de 15% par rapport aux pièces de remplacement conventionnelles.

3. Résistance supérieure à la cavitation

Dans le transfert de liquides, les fluctuations du niveau du réservoir entraînent souvent une NPSH (Net Positive Suction Head) insuffisante. Notre LMV 322 peut être équipée en option d'un inducteur Sunstrand à haut rendement, qui réduit considérablement la NPSHr(NPSH requise), assurant un transfert fluide des milieux chimiques volatils même sous basse pression d'aspiration.

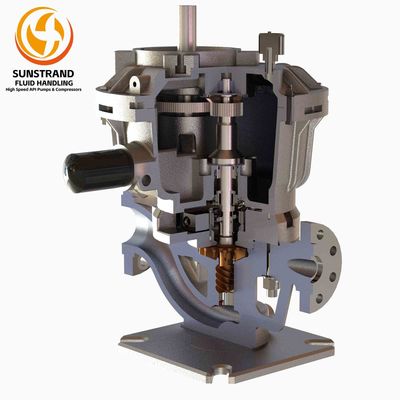

Performances et coupe transversale

Applications

1. Raffinage du pétrole et pétrochimie : Hydrotraitement et reflux haute pression

Dans les unités d'hydrocraquage ou d'hydrotraitement, le milieu de processus est généralement sous haute pression (> 10 MPa) et souvent à température élevée.

Point sensible de l'industrie : Les pompes multicylindres conventionnelles sont sujettes à un déséquilibre des forces radiales à faible débit, entraînant des défaillances fréquentes des roulements.
Solution Sunstrand : La LMV 322 utilise une architecture verticale intégrée à haute vitesse API 610 (OH6). La roue monobloc à haute vitesse élimine l'interférence entre les étages des pompes multicylindres. Lors du traitement du réformat ou du reflux de naphta, sa stabilité opérationnelle a été prouvée par des données de terrain à long terme de 20 000 unités, en particulier avec des huiles lourdes ayant une densité (SG) de 1,58 à 1,65.

2. Transfert d'énergie et terminaux GNL/GPL (cryogénie et transfert de liquides)

Le transfert de liquides à grande échelle nécessite des pompes avec une excellente capacité d'aspiration, en particulier lors du traitement de gaz liquéfiés près de leur pression de vapeur.

Point sensible de l'industrie : Les fluctuations de pression d'aspiration induisent facilement la cavitation, endommageant les roues à haute vitesse.
Solution Sunstrand : Nous équipons la LMV 322 d'un inducteur à haut rendement optimisé par CFD. Lors du déchargement de GNL ou des opérations de pointe de GPL, cette technologie réduit la NPSHr de plus de 50%. Par conséquent, même avec de faibles niveaux de réservoir et une tête d'aspiration minimale, la pompe Sunstrand maintient un transfert à pleine capacité à 114 m³/h, assurant des opérations de chargement/déchargement ininterrompues.

3. Chimie fine : Milieux de grande valeur et toxiques (MDI/TDI et fluides dangereux)

Dans les lignes de production d'isocyanate (MDI/TDI) ou d'oxyde d'éthylène, les milieux sont soit hautement toxiques, soit extrêmement précieux, exigeant une étanchéité quasi absolue.

Point sensible de l'industrie : Toute défaillance de joint mécanique entraîne non seulement une perte de produit coûteuse, mais aussi des violations environnementales et de sécurité.
Solution Sunstrand : Conformément à l'API 682, nous fournissons des systèmes de double garniture mécanique entièrement clos personnalisés pour l'industrie chimique. Combiné à 18 ans d'expérience de Sunstrand dans la sélection des joints, nous employons un système de surveillance du fluide barrière qui suit en temps réel la pression de la chambre de garniture. Dès qu'une anomalie de pression, même minime, est détectée, le système fournit une alerte précoce, assurant une isolation complète des produits chimiques dangereux de l'atmosphère.

4. Plateformes offshore et FPSO

L'espace sur les plateformes offshore est extrêmement coûteux, et l'équipement doit résister aux vibrations et à la corrosion sévères.

Point sensible de l'industrie : Les châssis lourds des groupes de pompes horizontales augmentent le poids mort de la plateforme, et la corrosion par brouillard salin met gravement à l'épreuve la durée de vie de l'équipement.
Solution Sunstrand : La conception verticale de la LMV 322 n'occupe que 30% de l'empreinte des pompes horizontales conventionnelles, réduisant considérablement la charge structurelle sur la plateforme. Pour les environnements de brouillard salin, nous proposons des revêtements en alliage spécial et des pièces mouillées entièrement en acier inoxydable (matériaux A-8, A-9), garantissant une durée de vie de la pompe conçue dépassant 10 ans dans des conditions marines extrêmes.

Perspective d'expert de l'industrie : Pourquoi l'adéquation au processus est importante

"Les données sont plus fiables que les promesses."

De nombreux modèles de remplacement se concentrent uniquement sur le respect des paramètres nominaux, mais Sunstrand se concentre sur une adaptabilité de processus à large bande. Dans le transfert de liquides, les fluctuations de débit sont la norme. Notre LMV 322, avec son système d'entraînement à engrenages AGMA Classe 12, garantit que les spectres de vibration restent dans des limites sûres sur une plage de débit de 30% à 110% du débit de conception.

Cette compréhension précise des scénarios d'application provient de notre analyse approfondie de 18 ans et de 20 000 points des conditions de fonctionnement réelles. Ce que nous fournissons n'est pas seulement du matériel qui remplace l'équipement d'origine - c'est l'assurance de performances déterministes pour l'ensemble de votre processus.

Emballage et expédition

Emballage du produit :

Une pompe centrifuge verticale à haute vitesse LMV322
Manuel d'utilisation et instructions d'installation
Consignes de sécurité et avertissements

Expédition :

Délai d'expédition	Dans les 6 mois
Poids à l'expédition	75 kg
Dimensions d'expédition	12080100 cm (selon chaque pompe)
Transporteur d'expédition	UPS ou FedEx ou Cargo
Options d'expédition	Standard ou express

Questions fréquemment posées

Q : La LMV 322 de Sunstrand peut-elle être installée directement sur un châssis Sundyne existant ?

R : Absolument. Notre LMV 322 offre une interchangeabilité géométrique à 100% en termes de distances de l'axe de la bride, de motifs de trous de boulons du châssis et de connexions de tuyauterie de joint. Vous pouvez effectuer la mise à niveau ou le remplacement sans aucune modification des tuyauteries de processus existantes, réduisant considérablement les coûts d'ingénierie de rétrofit.

Q : En fonctionnement à haute puissance, comment assurez-vous la stabilité du joint mécanique ?

R : La défaillance du joint est la principale cause d'arrêt imprévu dans les services de transfert de liquides. La LMV 322 de Sunstrand dispose d'une chambre de joint indépendante conforme à l'API 682 et intègre une rigidité dynamique optimisée du carter de roulement, contrôlant la déflexion d'extrémité de l'arbre à l'intérieur des microns. Combiné à 18 ans d'expérience de livraison, nous recommandons le plan de rinçage optimal (par exemple, Plan 11 ou 53A) pour votre fluide spécifique, garantissant une durée de vie du joint dépassant 25 000 heures.

Q : En tant que modèle alternatif, comment Sunstrand prouve-t-il la fiabilité des matériaux ?

R : La crédibilité vient de la traçabilité complète. Chaque pompe Sunstrand est fournie avec des rapports de test de matériaux EN 10204 Type 3.1 (MTRs). Toutes les pièces moulées sous pression subissent un examen par ultrasons ou radiographique. Pour les services de transfert haute pression, nous ajoutons un test de pression dynamique pour vérifier l'absence de fuite à 1,5 fois la pression de travail.

Évaluations et avis

Notation globale

5.0

Basé sur 50 évaluations pour ce produit

Capture d'écran de notation

Voici la répartition de toutes les évaluations.

5 étoiles

100%

4 étoiles

3 étoiles

2 étoiles

1 étoiles

Toutes les critiques

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

Il est utile. (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.
