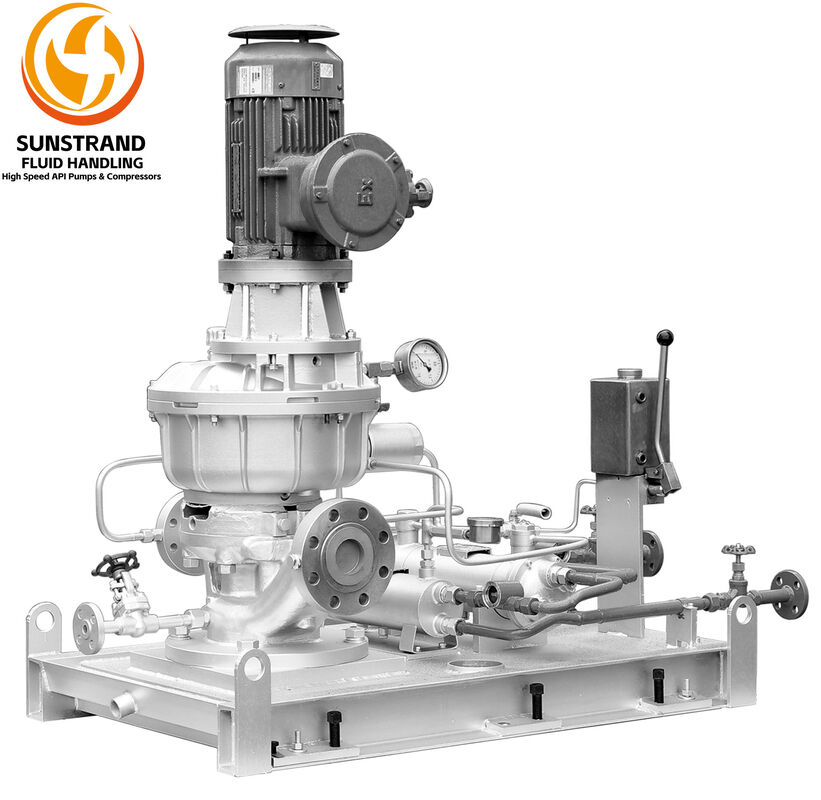

Pompes API intégrées LMV 322 OH6

Name: Pompes API intégrées LMV 322 OH6
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

Nom De Marque:	Sunstrand
Numéro De Modèle:	LMV 322
Nombre De Pièces:	1
Prix:	négociable
Conditions De Paiement:	T/T
Capacité D'approvisionnement:	10 pièces par mois

Informations détaillées

Description du produit

Notes et critiques

Informations détaillées

Lieu d'origine:

Chine

Certification:

IOS9001/IOS9002/CUTR

Nom du produit:

Pompes LMV322 API 610 OH6

Puissance maximale du moteur:

37KW

Fonctionnalité:

Pompes API intégrées

Température de fonctionnement:

-130 à + 340°C

Débit maximum:

52M³/H (processus personnalisé)

RPM:

Jusqu'à 4900 à 14179

Détails d'emballage:

Étui en bois

Capacité d'approvisionnement:

10 pièces par mois

Mettre en évidence:

Pompes API intégralement équipées OH6

Pompes API intégrées à grande vitesse

Pompes à haute vitesse OH6

Description du produit

Pompes API à engrenages intégrés LMV322 OH6

Pompes centrifuges à grande vitesse LMV322 Pompe à engrenages intégrés OH6

Conçu spécifiquement pour les applications lourdes parAPI610 (OH6), la Sunstrand LMV322 constitue une alternative fiable aux pompes multicellulaires conventionnelles. Depuis plus de 18 ans au service des industries du pétrole, du gaz et de la chimie fine, nous avons observé que la demande defaible débit, haute chuteLes pompes ont évolué au-delà du simple respect des paramètres de la plaque signalétique : la stabilité opérationnelle à long terme est désormais primordiale.

Basé sur les commentaires de20 000 unités de pompagelivré dans le monde entier, nous avons effectué plusieurs améliorations matérielles sur la boîte de vitesses intégrée et les composants hydrauliques du LMV322. En conséquence, à une puissance nominale élevée de336 kW (450 ch), les niveaux de vibrations sont strictement contrôlés pour≤ 2,0 mm/s, bien dans les limites de l'API. Le LMV322 n'est pas simplement un incrément de numéro de modèle : il représente un raffinement des performances dérivé de dizaines de milliers d'observations sur le terrain. Sa configuration compacte et verticale relève le défi consistant à atteindre une pression différentielle élevée là où les configurations de pompes horizontales sont limitées par des empreintes au sol limitées.

Spécifications techniques

Paramètre	Valeur
Configuration de conception	Pompe à engrenages intégrée, verticale, monocellulaire (API 610 OH6)
Vitesse maximale	Jusqu'à 20 000 tr/min (processus personnalisé)
Tête maximale	1 828 m (6 000 pieds)
Norme d'étanchéité	Conforme API 682, prend en charge les plans de chasse d'eau 11/21/52/53, etc.
Certification des matériaux	Rapports d'essais de matériaux API 3.1, de S-5 (acier au carbone) à A-8 (acier inoxydable duplex)

Performances et coupe

Principales fonctionnalités

1. Résoudre « l'anxiété spatiale » pour les pompes à haute pression

Sur les plateformes offshore ou sur les skids modulaires des usines de chimie fine, chaque centimètre d'espace se traduit par un coût. L'empreinte verticale du LMV322 réduit la surface de base requise de près de60%par rapport aux pompes multicellulaires horizontales API 610 BB2 traditionnelles. Grâce à sa boîte de vitesses intégrée pour augmenter la vitesse, aucune boîte de vitesses externe de grande taille n'est nécessaire, permettant une véritable installation modulaire.

2. Gestion de la variabilité des fluides - Expérience de sélection à partir de 20 000 unités

Tirer parti d'une expérience de 18 ansbase de données de compatibilité fluide-matériau, nous comprenons que la défaillance des joints constitue le plus grand risque lors de la manipulation d'ammoniac, d'oxyde d'éthylène ou d'eau acide à haute pression. Le LMV322 est doté d'un boîtier de roulement renforcé qui absorbe efficacement les chocs de poussée axiale dus à la cavitation transitoire - un raffinement de conception de base continuellement optimisé grâce aux données de 20 000 unités de terrain.

3. Maintenance simplifiée de qualité API

Le LMV322 permet aux techniciens de remplacer la garniture mécanique et la turbine par le hautsans retirer le moteur ou la tuyauterie de procédé. Ceconception coulissanteréduitTemps moyen de réparation (MTTR)jusqu'à 70 %, réduisant ainsi considérablement le coût élevé des temps d'arrêt imprévus dans les usines pétrochimiques.

Applications typiques

Raffinage du pétrole :Alimentation de l'hydrotraiteur, reflux atmosphérique/vide en bas de la tour.
Gaz Naturel / GNL :Circulation haute pression TEG dans les systèmes de déshydratation, contre-pression du vaporisateur terminal GNL.
Produits chimiques fins :Transfert de réaction continu à haute pression de matériaux sensibles tels que le MDI et le TDI.
Aérospatiale et défense :Bancs d'essai de carburant haute pression, systèmes de remplissage de fluides spéciaux.

Emballage et expédition

Emballage du produit :

Une pompe centrifuge verticale haute vitesse LMV322
Manuel d'utilisation et instructions d'installation
Consignes de sécurité et avertissements

Expédition:

Expédié sous 6 mois
Poids d'expédition : 75 kg
Dimensions d'expédition : 120*80*100 cm (dépend de chaque pompe)
Transporteur : UPS ou FedEx ou Cargo
Options d'expédition : Standard ou accélérée

Foire aux questions

Q : Comment la génération de chaleur de la boîte de vitesses est-elle contrôlée à des vitesses élevées ?

R : Nous utilisons un système de lubrification forcée conforme à l'API avec un refroidisseur d'huile en option. Avec 18 ans d'optimisation de la conception, la précision de l'engrènement des engrenages atteintAGMA Classe 12, et les pertes par frottement sont 15 % inférieures à celles des produits industriels comparables, garantissant ainsi l'équilibre thermique en fonctionnement continu.

Q1 : Quel est le MTBF des garnitures mécaniques sur le LMV322 en tant que pompe à grande vitesse ?

A1 : Sur la base des 18 années de surveillance opérationnelle de Sunstrand, la garniture mécanique LMV322 atteint une durée de vie continue moyenne de> 25 000 heures. Ceci est réalisé grâce à deux principes de conception fondamentaux : (1) une conception de chambre d'étanchéité API 682 qui assure une dissipation thermique suffisante autour des faces d'étanchéité ; (2)Engrenage AGMA classe 12qui minimise la déflexion de l'extrémité de l'arbre, réduisant fondamentalement les contraintes de cisaillement sur les faces du joint.

Q2 : Sous une pression différentielle élevée et un faible débit, comment éviter la surchauffe des roulements causée par les forces radiales ?

A2 : Il s’agit d’un défi classique d’équilibrage hydraulique. Le LMV322 utilise undiffuseurconception hydraulique au lieu d'une volute conventionnelle. Le diffuseur convertit l'énergie cinétique de la décharge de la turbine en énergie de pression de manière plus uniforme, neutralisant ainsi les forces radiales déséquilibrées sur toute la plage de débit. Combiné avec les données de charge sur l'arbre de20 000 unités livrées, nos butées sélectionnées offrent une marge de 30 % au-dessus des exigences théoriques, garantissant de basses températures de fonctionnement même dans des conditions extrêmes hors conception.

Q3 : Comment le LMV322 gère-t-il la cavitation transitoire dans le fluide de procédé ?

A3 : Les fluctuations de la pression d’aspiration sont inévitables dans la production pétrochimique. Sunstrand propose un service personnaliséinducteur à haut débitpour le LMV322. Il réduitNPSHrà35-50%de celui d'une roue conventionnelle. Cela signifie que même lorsque la pression d'entrée de la pompe est faible ou que le fluide est proche de la pression de vapeur, le système reste exempt de cavitation, protégeant ainsi efficacement la roue et la boîte de vitesses des charges de choc.

Q4 : Comment prouvez-vous la conformité matérielle avec l'API 610 (OH6) ?

A4 : La crédibilité vient d’une traçabilité complète. Chaque LMV322 est fourni avec unRapports d'essais de matériaux (MTR)conforme à la norme EN 10204 3.1 ou 3.2. Toutes les pièces moulées sous pression sont soumises à des tests hydrostatiques et à un examen non destructif (par exemple, radiographie ou inspection par magnétoscopie). Pour le service acide contenant du H₂S, nous suivons strictementNACE MR0175 / ISO 15156pour éviter la fissuration par corrosion sous contrainte.

Q5 : Comment la lubrification de la boîte de vitesses est-elle assurée lors d'un arrêt d'urgence ?

A5 : Il s’agit d’un point de sécurité critique. Caractéristiques du système de lubrification LMV322protection contre la décélération. En plus de la pompe à huile principale, nous pouvons fournir une pompe à huile électrique auxiliaire pleine capacité conformément aux exigences API. Même en cas de perte de puissance externe, la conception du carter d'huile intégré et le film lubrifiant résiduel sur les engrenages de précision garantissent que les roulements ne subissent pas de frottement à sec pendant la période de ralentissement.
